Y301B型條粗測長機使用說明書
信息來源:常州市雙固頓達機電科技有限公司 | 發布日期:
2018-09-19 10:07:42
| 瀏覽量:1981504
關鍵詞:Y301B型條粗測長機使用說明書,Y301B型條粗測長儀操作步驟

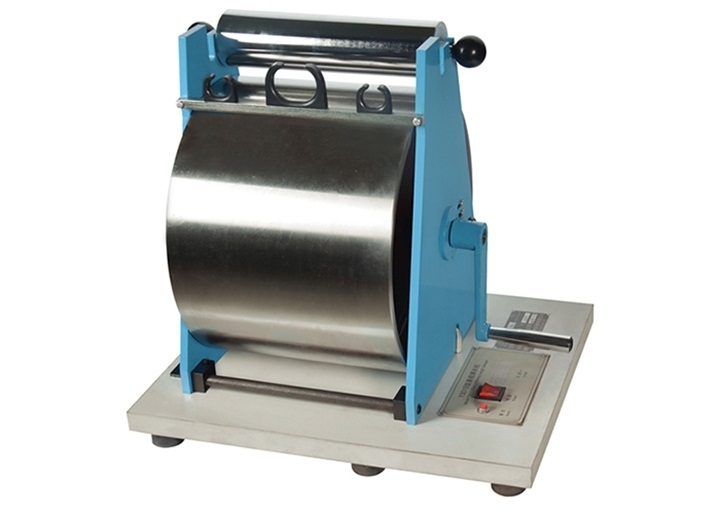

一.Y301B型條粗測長機設備外形圖
二、產品用途:
【用途】:
Y301B型條粗測長機用于搖取棉、毛、絹等條子和粗紗組長成一定長度, 以測定其均勻度 【技術參數】:
1.測長輪周長 1000±1mm
2.測長輪寬度 250mm
3.喂入頭數 雙頭或單頭
4.壓輥直徑 ∮62mm
5.壓輥重量 4300±50g
6.數字顯寸 0~99.9m
7.電源 AC220V 50Hz 20W
8.外形尺寸 610×485×550mm
三、主要規格和技術特征
1、 測長輪周長:1米
2、 測長輪寬度:250毫米
3、 試樣頭數:a、粗紗2頭
b、條子2頭
4、 上壓輥直徑:62毫米
5、 外形尺寸(l×b×h):470×360×438
四、機器結構
本機左、右墻板以連桿、接塊和橫條用螺釘固定,并將它們固定在木底板上。墻板之間測長輪周長為1米,它的中心軸裝在左、右墻板上并在軸的一端裝上手柄來搖動測長輪,手柄在^下位置時指針指在測長輪端部紅線處,以便從零位計數。左、右墻板上各有兩個直長槽,用于承裝上壓輥,使其可直接壓在測長輪上,另一端直槽當機器不用時放置上壓輥。
五、機器的安裝與調整
本機器為整臺裝箱出廠,結構簡單,開箱后放在平穩工作臺上即可使用。
六、機器的維護保養
1、 本儀器當手柄搖動感覺費力時,拆洗含油軸承并用20號機械油浸,然后裝好,裝好后搖動須輕便靈活,長期停用測長輪表面須涂抹薄潤華脂以防生銹。
2、 本機器在可能的條件下應實驗室內使用,每班使用完畢應做清潔工作一次,特別要擦凈測長輪表面。
七、儀器的操作
1、準備工作:
當手柄在^低位置時,測長輪上端部紅線與指針重合,以作為搖取起點和終點的標志
當搖取粗紗時應準備好靈活的粗紗架,使粗紗能正常退出,二不至使粗紗因牽引而影響均勻度。
2、將儀器放在平穩的工作臺上,搖手柄一面靠近身邊,采取棉條置于儀器的左邊,搖出的棉條可在儀器右面落下。如果是粗紗,將粗紗架放置在儀器左邊。
3、將棉條放在上壓輥和測長輪之間,將手柄置于^下方位置,指針對準長輪端部的紅線,在固定-位置攫斷條子,打開電源開關,按清零按鈕。
4、用適當均勻的速度約60轉達/分搖動手柄,直至需要之長度。但在搖取過程中如有斷頭應重?fù)u。
5、搖粗紗時,應以左手幫助紗筒旋轉退解以防牽伸或斷裂。
6、使用廠按說明書要求,在正常的保管和安裝情況下,產品出廠半年內,若有嚴重影響使用的,由本公司負責研究處理。
