簡述手動噴絲板鏡檢儀

信息來源：常州市雙固頓達機電科技有限公司 | 發布日期： 2021-03-31 12:47:47 | 瀏覽量：1967132

關鍵詞：手動噴絲板鏡檢儀,手動噴絲板檢測儀

手動噴絲板鏡檢儀類似于一種連續變倍單筒顯微鏡，它采用了獨特的消雜光和大景深技術，具有成像清晰、立體感強及工作距離長、視野寬闊等特點，與高清晰度的彩色顯示器配套使用，可配置0.7X-4.5X的高清晰物鏡鏡頭和高清VGA相機，該鏡檢儀廣泛應用于各種規格噴絲板孔的檢測、精密機械加工零件質量檢驗、適宜觀察大件物體表面微觀結構，適合圓形噴絲板中間無孔。測量噴絲板孔只需放大倍數100~200倍。

一、產品用途：

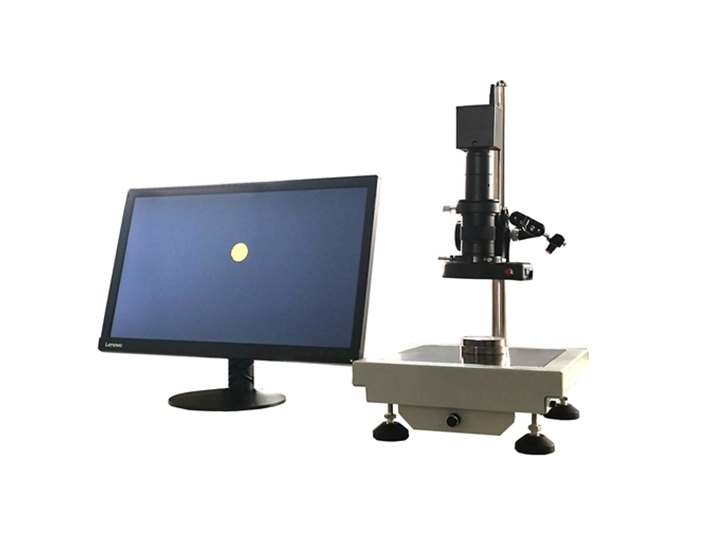

SG689M型手動噴絲板鏡檢儀（金屬臺面+顯示器）主要應用于國內化纖生產廠和噴絲板制造廠對各類噴絲板微孔進行檢測，檢測噴絲板微孔有無污垢，顯示器可以投影顯示各類噴絲板微孔形狀（如圓孔，三葉孔，V形孔，C形孔等不同形狀）。
二、技術指標：
1.物鏡鏡頭變倍范圍：0.7-4.5X
2.變倍比：1：6.5
3.手輪調焦范圍：65mm
4.升降調節范圍(立柱)：300mm,

5.照明：輸入電壓：220V，輸出：12V

6.工作臺尺寸：210mm×210mm

7.重量：8.2kg

三、設備詳細技術配置：
1.高清相機1個（VGA相機+電源線）
2.常州雙固自制金屬臺面1個，內置下光源（適用于檢測直徑130mm以下圓形噴絲板）
3.升降調節支架1個（用于調節焦距）
4.紅外線定位光源1套（用于定位噴絲板微孔）
5.上環形光源1套

6.高清變倍物鏡1個，變倍比（1:6.5）:0.7X-4.5X

7.21寸聯想顯示器1個（用于放大顯示噴絲板微孔，配置4.5X物鏡最高放大倍率225倍
