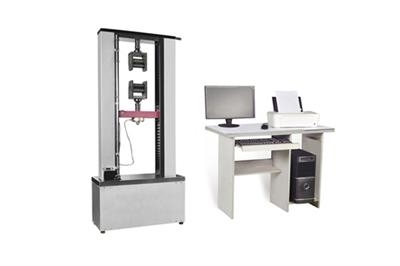

一、外觀

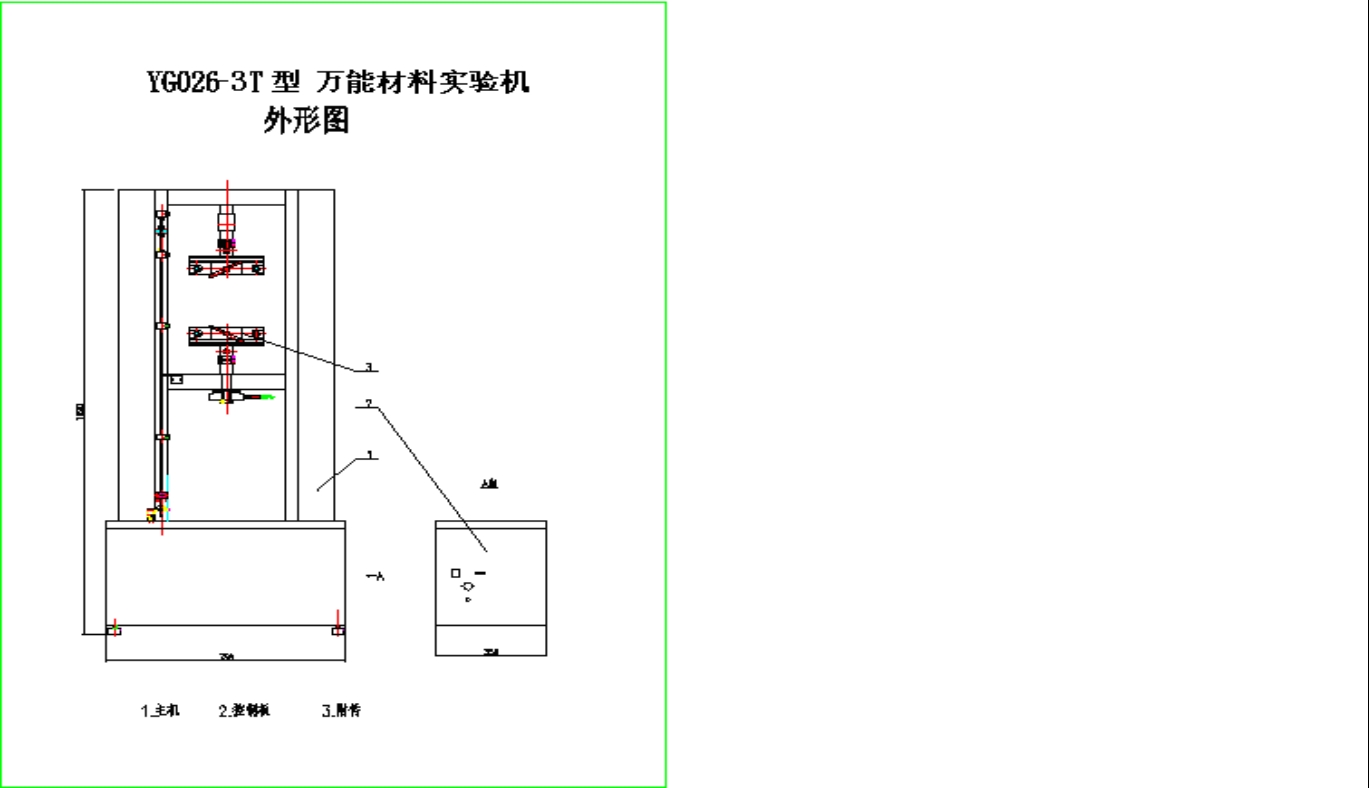

YG026-3T型電子吊帶拉力機主體結構為雙絲杠門式結構，上空間為拉伸空間，進行試驗力校準時應將標準測力計放在工作臺上。主機下方右側為電源控制部分。整機結構大方，操作方便。具體如下圖所示：
二、概述
本試驗機采用交流伺服電機及調速系統一體化結構驅動同步帶輪減速機，經減速后帶動絲杠副進行加載。電氣部分包括負荷測量系統和位移測量系統組成。所有的控制參數及測量結果均可以在電腦顯示屏幕上實時顯示，可根據測量數值計算試樣的拉伸強度等參數。并具有過載保護等功能。
三、主要技術指標
a)^大試驗力 30000N
b)試驗力準確度 ±1%
c)橫梁移動速度 20—200mm/min
d)橫梁位移量 0—200mm
e)計算機顯示內容：試驗力、位移、峰值、運行狀態、運行速度等參數
f)主機重量：300kg
g)試驗機尺寸： 約756×350×1690
四、試驗機的工作條件
a)在室溫10°C—35°C范圍內，相對濕度不大于80%；
b)在穩固的基礎或工作臺上，正確安裝；
c)在無振動的環境中；
d)周圍無腐蝕性介質；
e)電源電壓的波動范圍不應超過額定電壓的±10%；
f)試驗機電源應有可靠接地；頻率的波動不應超過額定頻率的2%;
五、機構介紹
該試驗機由主機、控制系統及附具組成，具體見外觀圖。
a)主機部分
主機采用雙臂式結構，雙空間試驗。電機及減速裝置位于主機下部，可完成拉伸試驗，其中上空間為拉伸空間。電機通過同步帶輪減速機帶動精密絲杠副旋轉，從而驅動中橫梁上下移動，對試樣進行加載。試驗速度的大小可由安裝在主機下面的電機調速系統控制完成。
b)電氣部分
電氣部分由調速系統及顯示測量系統組成，本機采用交流伺服電機及調速系統，通過調速系統控制交流電機的正、反轉和速度的精度。負荷測量系統由一只高精度的負荷傳感器、測量放大器、A/D轉換器、穩壓電源等組成。所有的控制參數及測量結果均可以在電腦屏幕上實時顯示。并具有過載保護功能。
