GB/T 3923.1-2013紡織品織物條樣法拉伸強力檢測方法

信息來源：常州市雙固頓達機電科技有限公司 | 發布日期： 2025-04-03 08:13:04 | 瀏覽量：1966671

關鍵詞：GB/T 3923.1-2013紡織品織物條樣法拉伸強力檢測方法

GB/T 3923.1-2013 紡織品織物拉伸性能第1部分:斷裂強力和斷裂伸長率的測定(條樣法)檢測方法

試樣制備：

從每一個實驗室樣品上剪取兩組試樣，一組為經向（或縱向）試樣，另一組為緯向（或橫向）試樣，每組試樣的有效寬度應為50mm±0.5mm(不包括毛邊，長度應滿足夾持長度200mm（夾持長度為200mm時試樣尺寸為長300mm,寬50mm）；如果試樣的斷裂伸長率 >75%，夾持長度可為100mm（夾持長度為100mm時，試樣尺寸為長200mm,寬50mm）。

【夾持長度要求】

對于斷裂伸長率≤75%的試樣，其夾持長度設置為200mm;對于斷裂伸長率>75%的織物，其夾持長度設置為100mm。

【拉伸速度要求】

夾持長度mm	織物斷裂伸長率%	伸長速率%/min	拉伸速度mm/min
200	<8	10	20
200	≥8且≤75	50	100
100	>75	100	100

【試驗結果判定】

如果試樣在距離鉗口線5mm內斷裂則為鉗口斷裂，其結果應舍棄。超過鉗口線5mm外斷裂則為正常斷裂，可以記錄為斷裂值。

【試樣結果的表示】

分別計算經緯向（或縱橫向）的斷裂強力平均值，其單位為牛頓（N），計算結果按以下要求修正。

①. <100N，修正值1N。

②. ≥100N且<1000N,修約至10N。

③. ≥1000N，修約至100N。

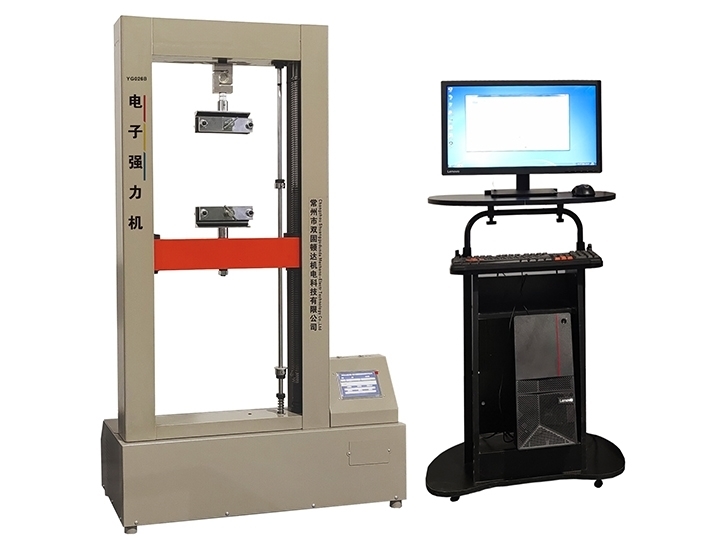

GB/T 3923.1-2013 紡織品織物拉伸性能第1部分:斷裂強力和斷裂伸長率的測定(條樣法)檢測儀器測試設備推薦常州市雙固頓達機電科技有限公司YG026B型電子織物強力機。

【用途】

YG026B型電子織物強力機用于測定各種紡織品，棉、毛等機織物，針織物、非織造織物等材料的力學性能測試的，包含拉伸、頂破、撕裂、剝離、接縫強力、定伸長、定負荷拉伸等等功能。

【符合標準】
GB/T3923.1/2，GB/T3917.2/3/4，GB/T13773.2，F(xiàn)Z/T60005，F(xiàn)Z/T60006，F(xiàn)Z/T70006，ASTM D5034，ASTM D5035，ASTM D5587，ASTM D2261，ASTM D5733等國內以及其它國家標準。

【儀器特點】
1、采用高精度、高效率測力傳感器，試驗數據準確。

2、控制器：計算機控制，抗干擾能力強，速度快，采樣速率≥1000 次/秒；并能同時處理曲線及報表（強力測量軟件兼容Windows32位以及64位系統）。

3、本機采用伺服電機及驅動器（矢量控制），精確控制織物拉伸和位移，伺服系統響應速度快，調速范圍廣，動態性能好，還具有過載保護。

4、顯示特點：測試過程中曲線動態跟蹤（監控），曲線坐標自動縮放，報表與曲線同時跟蹤顯示。
5、軟件語言版本：支持中文/英文快速切換，支持定制其它語言版本。
6、操作特點：配置觸摸屏操作，屏幕上可以進行快捷操作，測試的數據會在屏幕以及軟件上同步顯示。
7、能夠保存試驗數據及結果，具有曲線顯示，報表查詢等必要的功能，測試報表支持導出為excel等文件格式。
8、測試單位可以自由切換（N,cN,kg,lb等）。
9、預置多種標準，設備默認配置多項常用標準，用戶可以選擇常用符合要求的測試標準進行相關測試。
10、多種形式試樣夾具配合多種測試功能，應用范圍廣，測試對象多樣化。
11、通過串口線和電腦進行高速通訊，實現電腦軟件全程控制。
12、采用安全高端的機械結構，三級安全保護，具有上下限位保護裝置，傳感器超負荷保護，安全有保障。
【儀器性能及主要技術參數】
1、測試方式：等速伸長（CRE）原理測定，計算機控制，并記錄曲線動態變化，可根據需要選擇強力/伸長，強力/時間，伸長/時間曲線顯示。
2、測試方法：拉伸、頂破、撕裂、剝離、接縫強力、定伸長、定負荷拉伸等功能
3、拉力傳感器量程：100N / 200N / 500N / 1000N / 3000N / 5000N（選配）
4、測力精度：≤±1%
5、夾距：25～500mm(無級可調)
6、拉伸速度：0～500mm/min（任意設定）
7、有效動程：500mm
8、強力分辨率：0.01N
9、伸長分辨率：0.01mm
10、夾持器有效夾持寬度：標準配置100mm（可根據用戶需求定制）
11、打?。狠敵龈鞣N形式數據，曲線及統計結果
12、電源：AC220V±10％ 50Hz
13、設備外形尺寸（長×寬×高）：800mm×360mm×1350mm

14、重量：約150Kg
